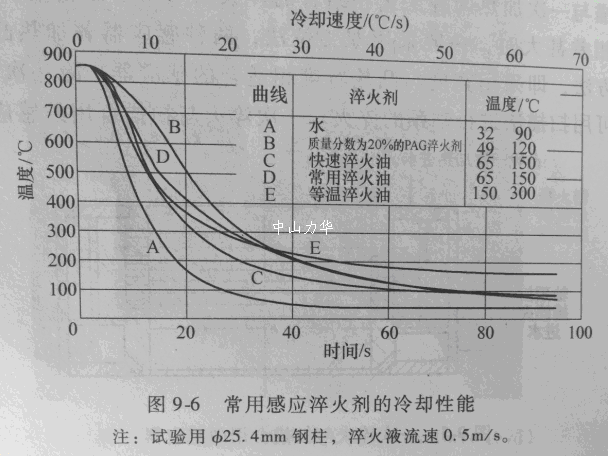

图9-6所示为常用感应淬火液的冷却性能。

一、感应淬火喷液时的冷却能力

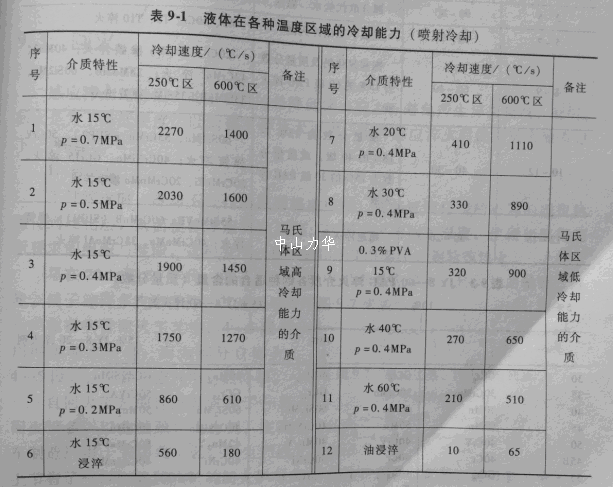

由于感应淬火所用的冷却水常是喷液，喷液冷却与静止水或搅动水的淬火烈度相差很大。表9-1列出了不同水温在不同喷射压力下的600℃及250℃区段的冷却速度。

二、聚合物淬火液
近年来，感应淬火工艺上广泛应用以聚合物作为添加剂的淬火液，其主要作用是减少淬火应力，防止淬裂与变形。20世纪50年代广泛应用的乳化液淬火剂被淘汰了，新型聚合物淬火剂可以代替从油到盐水很广阔的淬火液范围。由于淬火液中含有防锈剂，因此除具防火的优点外，还能防锈；但是，聚合物淬火液价格较高，在使用与管理上有较严格的要求。

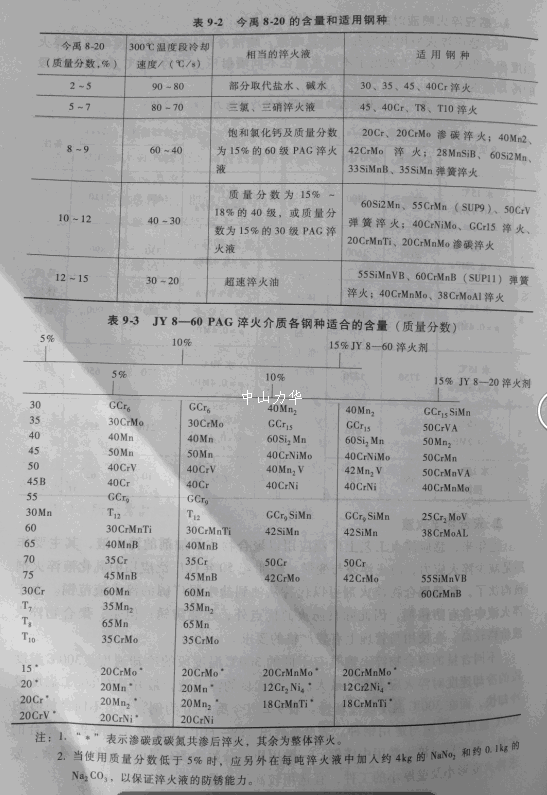

三、不同含量的聚合物淬火液具有不同的300℃温度段的冷却速度。300℃温度段的冷却速度对淬火应用力关系最大。一种优良的淬火液，最好是在600℃温度段冷却快，而在300℃温度段冷却慢。表9-3以今禹8-20为例，列出不同含量时的300℃温度段冷速与适用钢种。表9-3列出JY8-60PAG淬火介质各钢种适合的含量。对于感应淬火常用中碳钢，一般用质量分数为5%即可；对形状复杂，要求淬火变形小及壁厚小的工件，宜选 用较高的含量。

四、从以上两表中看出，聚合物淬火液的质量分数达到12%~15%时，其300℃段冷速为30~20℃/s,相当于超速淬火油；而一般淬火油的300℃冷速为10℃/s比该含量聚合物淬火液为低。由于油淬工件，除产生油烟、防火问题外，还有清洗工序，因此，近年来在感应淬火领域中，呈淘汰之势。
文章出自专业的高频机（感应加热电源设备）生产厂家——中山航宇( www.zsxinyujd.com)，转载请注明出处!
